El descubrimiento o mejor dicho el desarrollo del circuito eléctrico está íntimamente legado al propio desarrollo de los conocimientos sobre el fenómeno de la electricidad.Mientras la electricidad en su forma estática era todavía considerada poco más que un espectáculo de salón,las primeras aproximaciones científicas al fenómeno y a su capacidad para ser conducida por algún medio físico fueron hechas sistemáticamente por acuciosos investigadores durante los siglos XVII y XVIII.
Así fue como William Gilbert, hacia el 1600, emplea por primera vez la palabra electricidad y definió el término de fuerza eléctrica como el fenómeno de atracción que se producía al frotar ciertas sustancias. A través de sus experiencias clasificó los materiales en conductores y aislantes e ideó el primer electroscopio.
Poco después, hacia el 1672, Otto von Guericke, físico alemán, también incursionó en las investigaciones sobre electrostática. Observó que se producía una repulsión entre cuerpos electrizados luego de haber sido atraídos. Ideó la primera máquina electrostática y sacó chispas de un globo hecho de azufre, lo cual le llevó a especular sobre la naturaleza eléctrica de los relámpagos.
Du Fay, entre otros muchos experimentos, observó que una lámina de oro siempre era repelida por una barra de vidrio electrificada.
Publicó sus trabajos en 1733 siendo el primero en identificar la existencia de dos tipos de cargas eléctricas (las denominadas hoy en día positiva y negativa), que él llamó carga vitria y carga resinosa, debido a que ambas se manifestaban: de una forma al frotar, con un paño de seda, el vidrio(carga positiva) y de forma distinta al frotar, con una piel, algunas sustancias resinosas como el ámbar o la goma (carga negativa).
Pieter van Musschenbroek, físico holandés (Leyden, 14 de marzo de 1692 – 19 de septiembre 1761), a partir de 1740 realizó varios experimentos sobre la electricidad. Uno de ellos llegó a ser famoso: se propuso investigar si el agua encerrada en un recipiente podía conservar cargas eléctricas.
Durante esta experiencia unos de sus asistentes cogió la botella y recibió una fuerte descarga eléctrica. De esta manera fue descubierta la botella de Leyden y la base de los actuales capacitores.
TIPOS DE CIRCUITOS ELECTRICOS

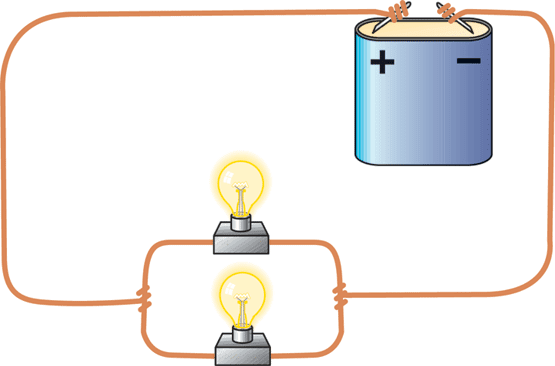

1-Circuito paralelo:
El circuito paralelo es una conexión donde, los bornes o terminales de entrada de todos los dispositivos (generadiores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida.
2-Circuito serie:Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros.) se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente.
3-Circuito abierto:Un circuito abierto es un circuito en el cual no circula la corriente electrica por estar este interrumpido o no comunicado por medio de un conductor electrico.El circuito al no estar cerrado no puede tener un flujo de energia que permita a una carga o receptor de energia aprovechar el paso de la corriente electrica y poder cumplir un determinado trabajo.El circuito abierto puede ser representado por una resistencia o impedancia infinitamente grande.
4-Circuito cerrado:por ejemplo cuando encenfemos una bombilla con un interruptor cerramos un circuito para que pueda circular la corriente,si abrimos el interruptor el circuito deja de estar cerrado y la corriente no circula por lo que la bombilla se apaga.
5-Circuito mixto:Es una combinación de elementos tanto en serie como en paralelos. Para la solución de estos problemas se trata de resolver primero todos los elementos que se encuentran en serie y en paralelo para finalmente reducir a la un circuito puro, bien sea en serie o en paralelo.
CIRCUITO ELECTRICO
DEFINICION:

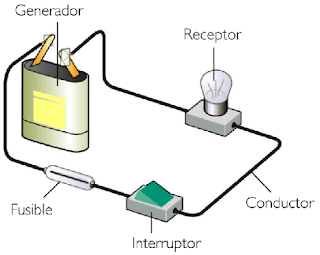

Se denomina circuito eléctrico a una serie de elementos o componentes eléctricos o electrónicos, tales como resistencias, inductancia, condensadores, fuentes, y/o dispositivos electricos semiconductores,,conectados eléctricamente entre sí con el propósito de generar, transportar o modificar señales electrónicas o eléctricas. En la figura podemos ver un circuito eléctrico, sencillo pero completo, al tener las partes fundamentales.
*CIRCUITO SERIE
